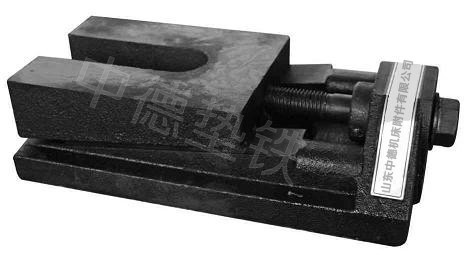

S78-1系列機床調整墊鐵適用范圍：
重型機床及龍門類機床。
Application :
heavy-duty machines、gantry type machines.
S78-1系列機床調整墊鐵產品特點：
1、 本產品適用于大中型機床地腳螺栓的安裝和調整。
2、 調整方便、可靠。
Feature of product:
1. It is mainly used for installing and adjusting of the anchors of light and large machines.
2. 2.It is convenient and credible to adjust the level of machine.
使用方法：
將所需墊鐵調至最低調整高度，放入機床地腳孔下，旋轉調整螺栓調整機床水平。調整完機床水平后，將機床地腳螺栓鎖緊即可。
How to install:
Adjust the mounts to the lowest position. Place the mounts under the anchor holes of the machine. Screw the bolt and adjust the level of the machine, Tighten the nuts after adjust the level of machine.

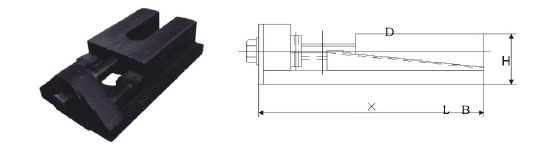

技術參數及選用表：
Specification and chart for choice:
|
型號
model
|
長
（mm）
|
寬
（mm）
|
高
（mm）
|
螺紋
（mm）
|
可調
高度
（mm）
|
單件
重量
（Kg）
|
單件
承載
（Kg）
|
適用地腳螺栓直徑
（mm）
|
|
C
|
D
|
H
|
M
|
|||||
|
S78-1-02
|
270
|
150
|
67
|
M20
|
4
|
14.8
|
1500
|
≤M40
|
|
S78-1-03
|
350
|
200
|
84
|
M24
|
4
|
26
|
3000
|
≤M50
|
